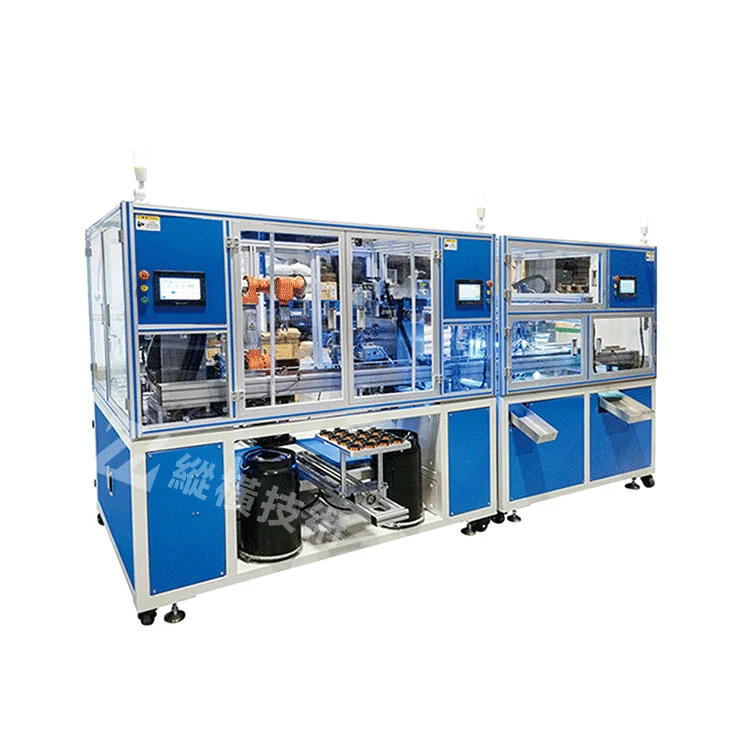

Robottivarren ruokinta käämitys CCD: n havaitsemiskestävyyden hitsauskokeen kääntölevy automaattinen tuotantolinja

Robottivarren syöttö käämitys CCD: n havaitsemiskestävyyden hitsauskokeen kääntölevyn automaattituotantolinja ottaa käyttöön automaattisen käämin-, hitsaus- ja havaitsemiskokoonpanolinjan käyttötavan. Kuljetusvarsi puristaa luurankon automaattisesti ja asettaa sen käämityskoneeseen käämitys. Kun käämi on valmis, emaloitu lanka hitsataan automaattisesti laajennukseen vastushitsauksella; Hitsauksen jälkeen suoritetaan CCD: n tasaisuus ja vastusarvojen havaitseminen.

1. Kaksoiskone käämitys.

2. Pääte käämi voidaan toteuttaa, ja terminaali käämi voi olla pystysuoraan ja vaakasuoraan.

3.

4.

5. Käämityslajike voidaan muuttaa nopeasti, ja eri tuotteiden nopeat puristimet ovat vaihdettavissa.

6. Langan pään käsittelymenetelmä: a. Vetää pois tai leikkaa pneumaattisilla saksilla; b. Jätejohto putoaa jätehankoon.

7. 7-tuumainen LCD-kosketusnäytön ohjelmointi, joka tarjoaa ihmisen ja tietokoneen interaktiivisen visuaalisen opetusjärjestelmän, saavuttaen WYSIWYG-ohjelmointin vaikutuksen.

8. CCD: n automaattinen tasaisuuden havaitseminen (näytteiden mukaan havaitseminen ja arviointi), pätevät osat kulkevat seuraavaan prosessiin manuaalista uudelleentarkastelua varten (manuaalinen uudelleentarkastusasema lisätään varhaiseen tuotantoon tai erityiseen laadunvalvontaan), ja virheelliset osat sijoitetaan automaattisesti vialliseen ruutuun.

9. Viallinen laatikko on lukittu lukkoon, jotta käyttäjät estävät viallisia tuotteita viallisesta ruudusta jatkettavaksi käyttöä varten.

10. Vastavastushitsausohjausohjelmassa on elektrodin pään hitsausmäärä (prosessin asetettu), ja se asettaa varoituksen elektrodin jauhamisesta (tai korvaamisesta) tietyn määrän hitsauksen jälkeen.

11. Resistenssihitsausprosessin aikana räjähdyshitsausta, vuotohitsausta ja muita ilmiöitä ei tule.

12.

13. Karan ja x-, y- ja z -kolmen ulottuvuuden avulla kaikki käyttävät AC -servomoottoreita, ja kunkin akselin ajonopeus ja paikannusnopeus ovat nopeita ja tarkkoja.

14. Ohjausalue on varustettu aloitus- ja hätäpysäytyspainikkeilla, joita on helppo käyttää ja käyttäjäystävällinen.
